Кошик
- Новий

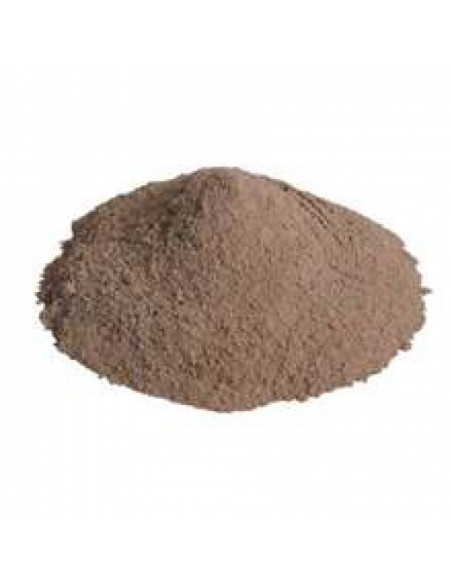

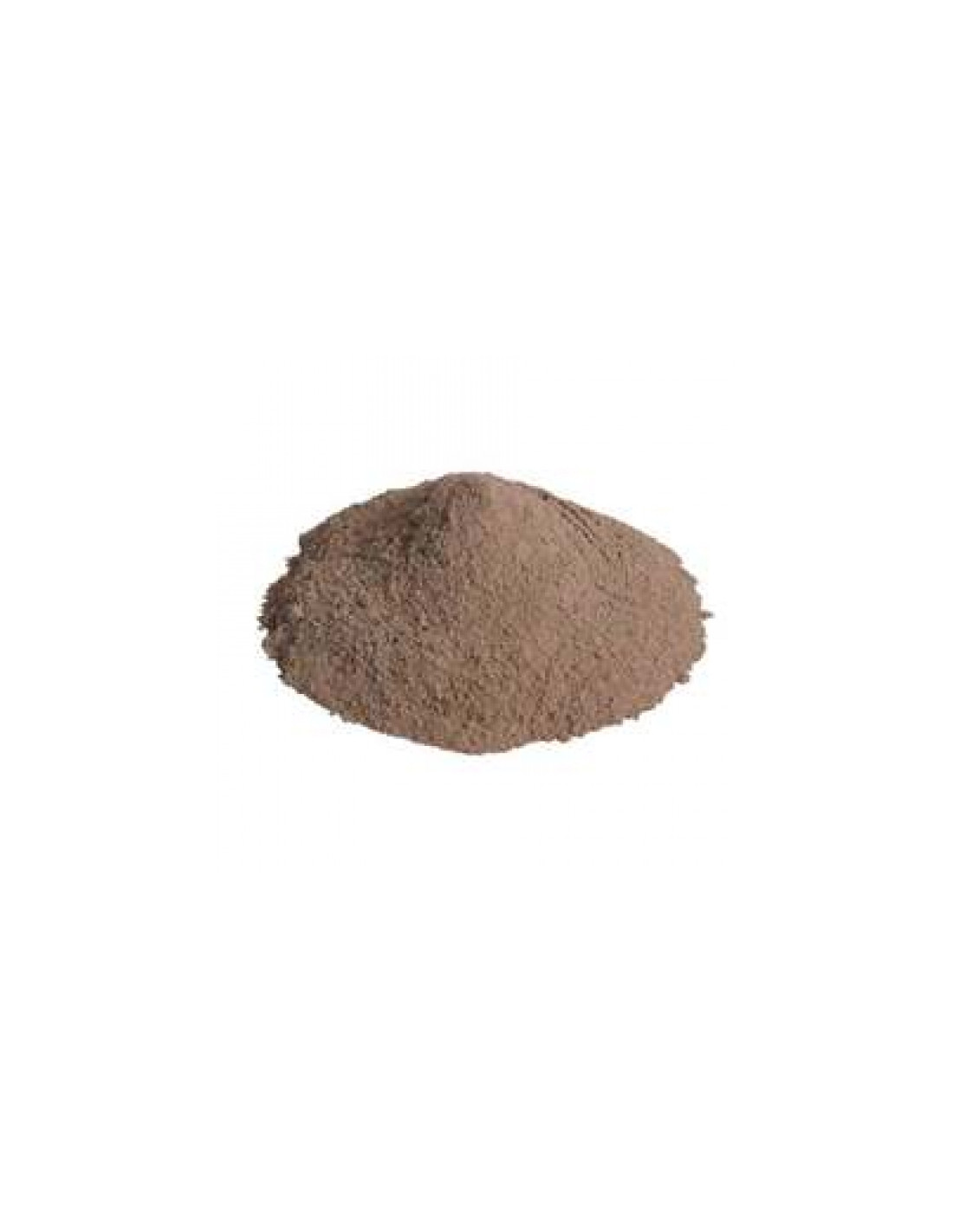

Мертель – это специальная тонкомолотая огнеупорная смесь, предназначена для кладки огнеупорных материалов. ( Используется как связующее)
Существует много разных марок и модификаций мертеля. Каждая марка предназначена для конкретного использования. К примеру, Огнеупорный мертель МШ (18,28,36,39) основа которого огнеупорная глина и огнеупорный шамот используется для кладки шамотного огнеупорного кирпича марок ША и ШБ. Так как основа мертеля и огнеупорного кирпича – шамот, при нагревании и охлаждении коэффициент линейного расширения одинаковый поэтому вся конструкция одновременно расширяется при нагревании и также сужается без образования трещин в кладке.
Цифра после маркировки МШ обозначает процентный состав алюмосодержащий породы с составе глины. Чем выше показатель тем прочнее кладка.
Для бытовых целей чаще всего используют МШ-36 и МШ-39, реже МШ-18, МШ-28.

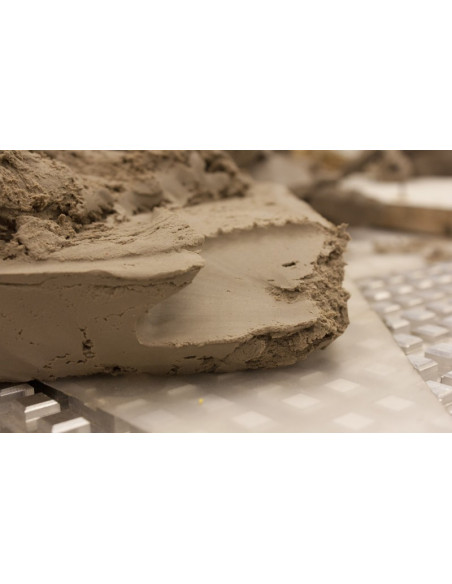

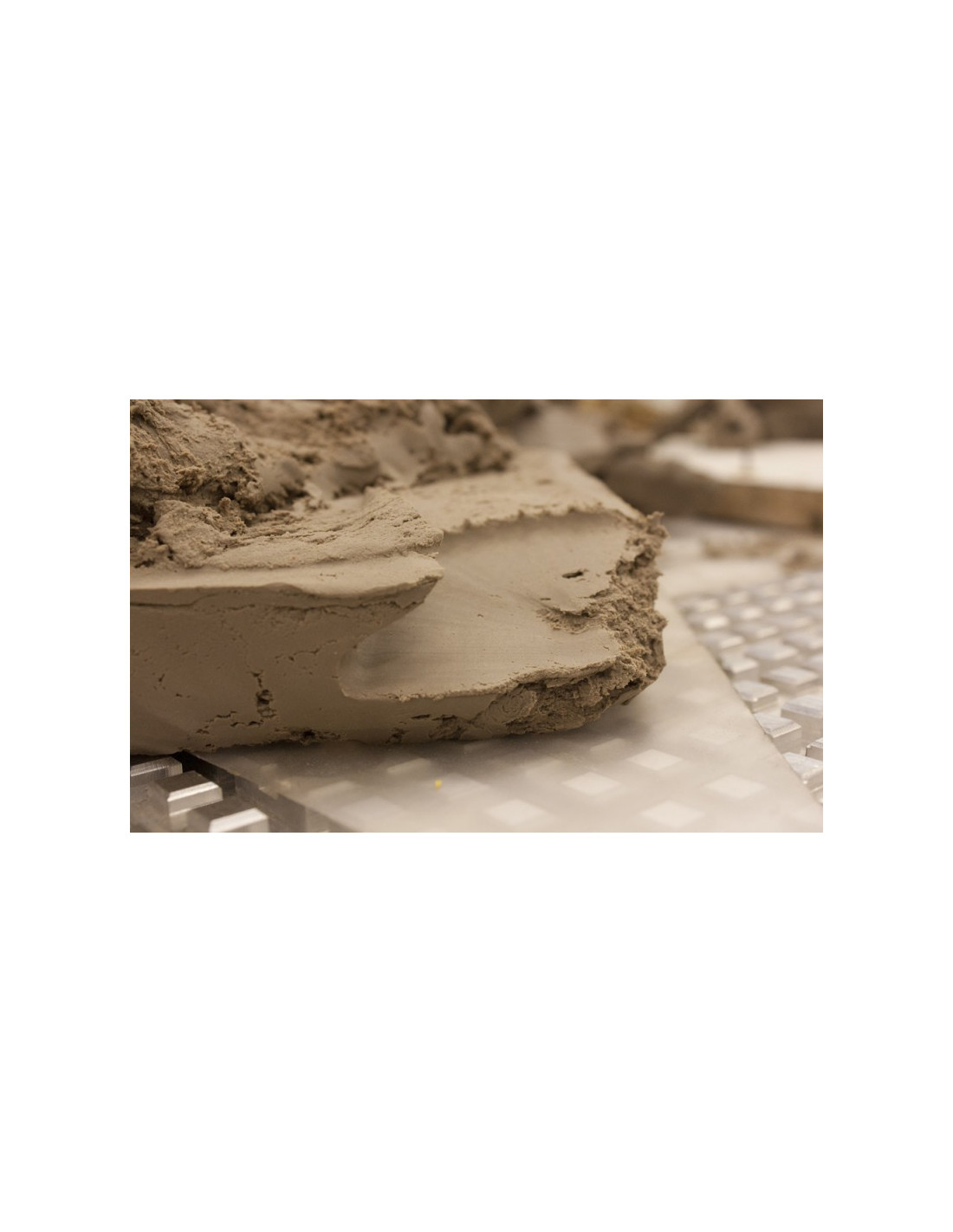

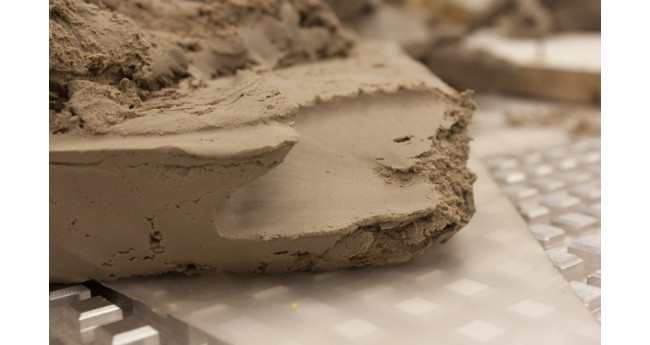

Для приготовления раствора Мертель надо просто залить водой, контролируя при этом густоту раствора.
Мертель (Шамотная глина) 18-й или МШ-18
состав соответствует ГОСТ 6137-97.
Технические характеристики:
- Марка мертеля - МШ-18
- Al2O3, % - ≥ 18
- Fe2O3, % - ≤ 1,4
- Изменение массы при прокаливании, % - 1,0 -2,5
- Огнеупорность, °C % - ≥ 1670
- Массовая доля влаги, % - ≤ 5
- Проход через сетку №05, % - ≥ 95
Мертель (Шамотная глина) 28-й или МШ-28
состав соответствует ГОСТ 6137-97.
Технические характеристики:
- Марка мертеля - МШ-28
- Al2O3, % - ≥ 28
- Fe2O3, % - ≤ 1,5
- Изменение массы при прокаливании, % - 1,2 -3,0
- Огнеупорность, °C % - ≥ 1700
- Массовая доля влаги, % - ≤ 5
- Проход через сетку №05, % - ≥ 95
Мертель (Шамотная глина) 36-й или МШ-36
состав соответствует ГОСТ 6137-97.
Технические характеристики:
- Марка мертеля - МШ-36
- Al2O3, % - ≥ 36
- Fe2O3, % - ≤ 1,6
- Изменение массы при прокаливании, % - 1,3 -3,0
- Огнеупорность, °C % - ≥ 1730
- Массовая доля влаги, % - ≤ 5
- Проход через сетку №05, % - ≥ 95
Мертель (Шамотная глина) 39-й или МШ-39
состав соответствует ГОСТ 6137-97.
Технические характеристики:
- Марка мертеля - МШ-39
- Al2O3, % - ≥ 39
- Fe2O3, % - ≤ 1,8
- Изменение массы при прокаливании, % - 1,3 -3,2
- Огнеупорность, °C % - ≥ 1750
- Массовая доля влаги, % - ≤ 5
- Проход через сетку №05, % - ≥ 95
