Уголок стальной

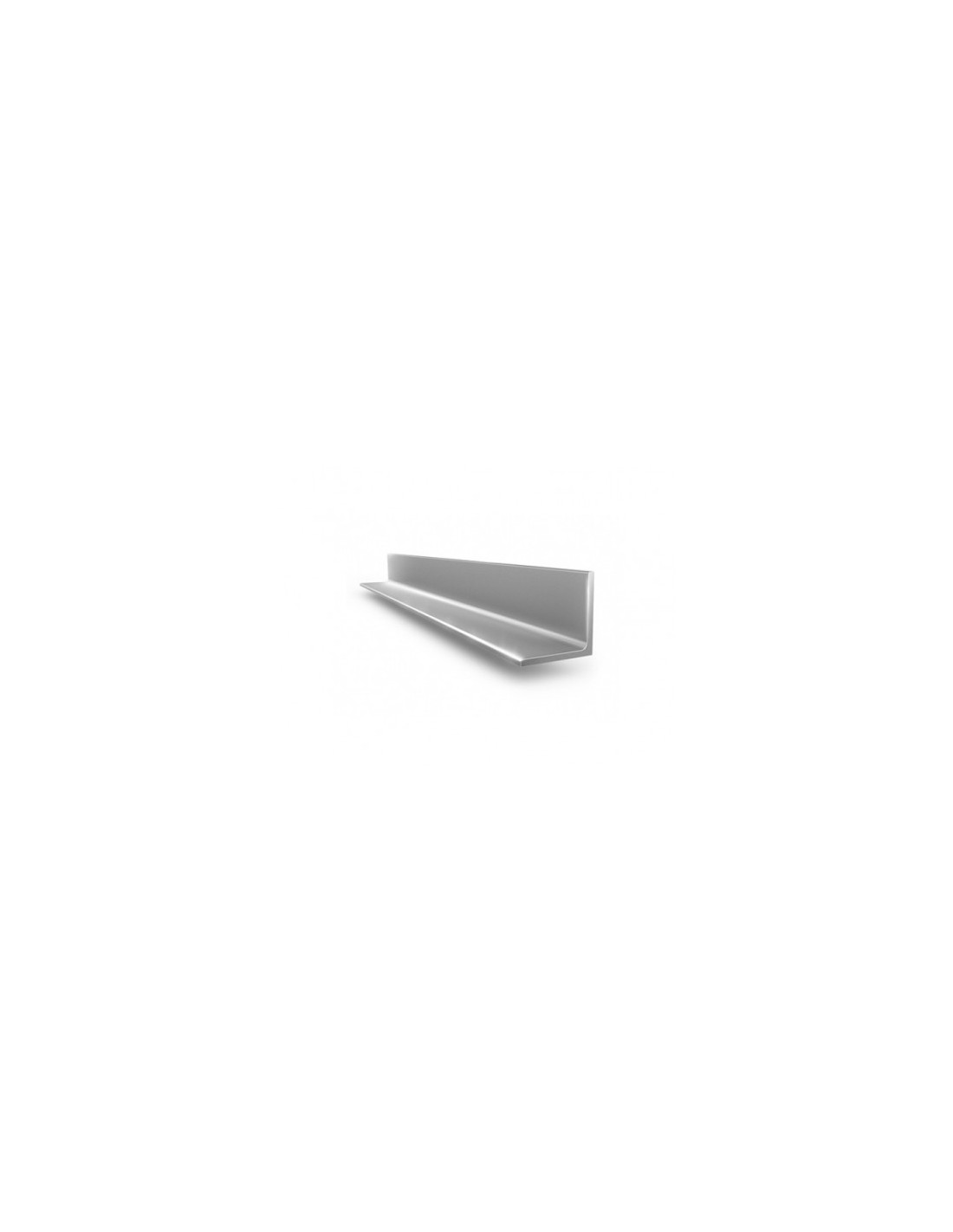

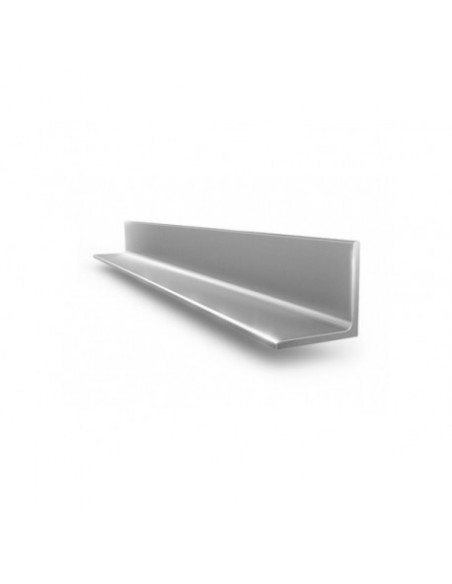

Стальной уголок – еще один распространенный вид металлопроката, представляющий собой Г-образный металлический профиль, полученный путем горячей прокатки стальной квадратной заготовки (уголок горячекатаный) или же путем профилирования стальной полосы (уголок гнутый). Широко применим в составе металлоконструкций, где может выполнять роль как опорного, так и связующего элемента. Активно используется для укрепления несущих частей зданий, проемов, переходов.
Исходя из соотношения параметров длины полок, сортамент стальных уголков (ГОСТ 8509-93) можно представить в виде двух обширных групп:
- уголки равнополочные;
- уголки неравнополочные.
Уголок равнополочный
Это наиболее востребованный и доступный по цене тип стального уголка, охватывающий широкую сферу применения. Отличается равными размерами длины полок и повышенной продольной жесткостью.
 |
| Рис. 1. Уголок равнополочный по ДСТУ 2251-93 (ГОСТ 8509-93) |
Условные обозначения:
- A – ширина полки;
- t – толщина полки;
- r внутр. – радиус внутреннего закругления;
- r внешн. – радиус внешнего закругления полок.
Уголок неравнополочный
Отличается различными вариантами соотношения длины полок и используется в качестве уголка специального назначения.
 |
| Рис. 2. Уголок неравнополочный по ГОСТ 8510-86 |
Условные обозначения:
- А – ширина большей полки;
- B – ширина меньшей полки;
- t – толщина полки;
- r внутр. – радиус внутреннего закругления;
- r внешн. – радиус внешнего закругления полок.
Длина уголков может составлять от 4 до 12 м. В зависимости от этого показателя, различают уголки:
- мерной длины;
- немерной длины;
- кратной мерной длины.
Помимо этого, в пределах партии с мерной и кратной мерной длиной допускается наличие уголков немерной длины в количестве, не превышающем 5 % общей массы, а в партиях с немерной длиной могут наблюдаться уголки ограниченной длины.
Толщина полок может изменяться от 3 до 100–125 мм и более. Большое значение для качества продукции имеет точность прокатки, в соответствии с чем выделяют два класса точности:
- класс А – высокой точности;
- класс В – обычной точности.
При этом максимальное отклонение кривизны уголка не должно превышать 0,4 % от его длины.
