Описание

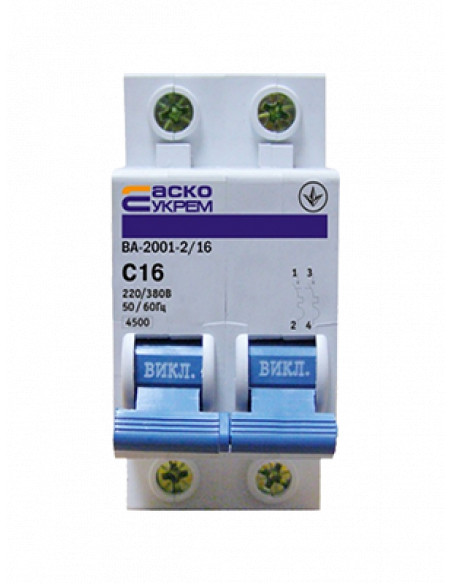

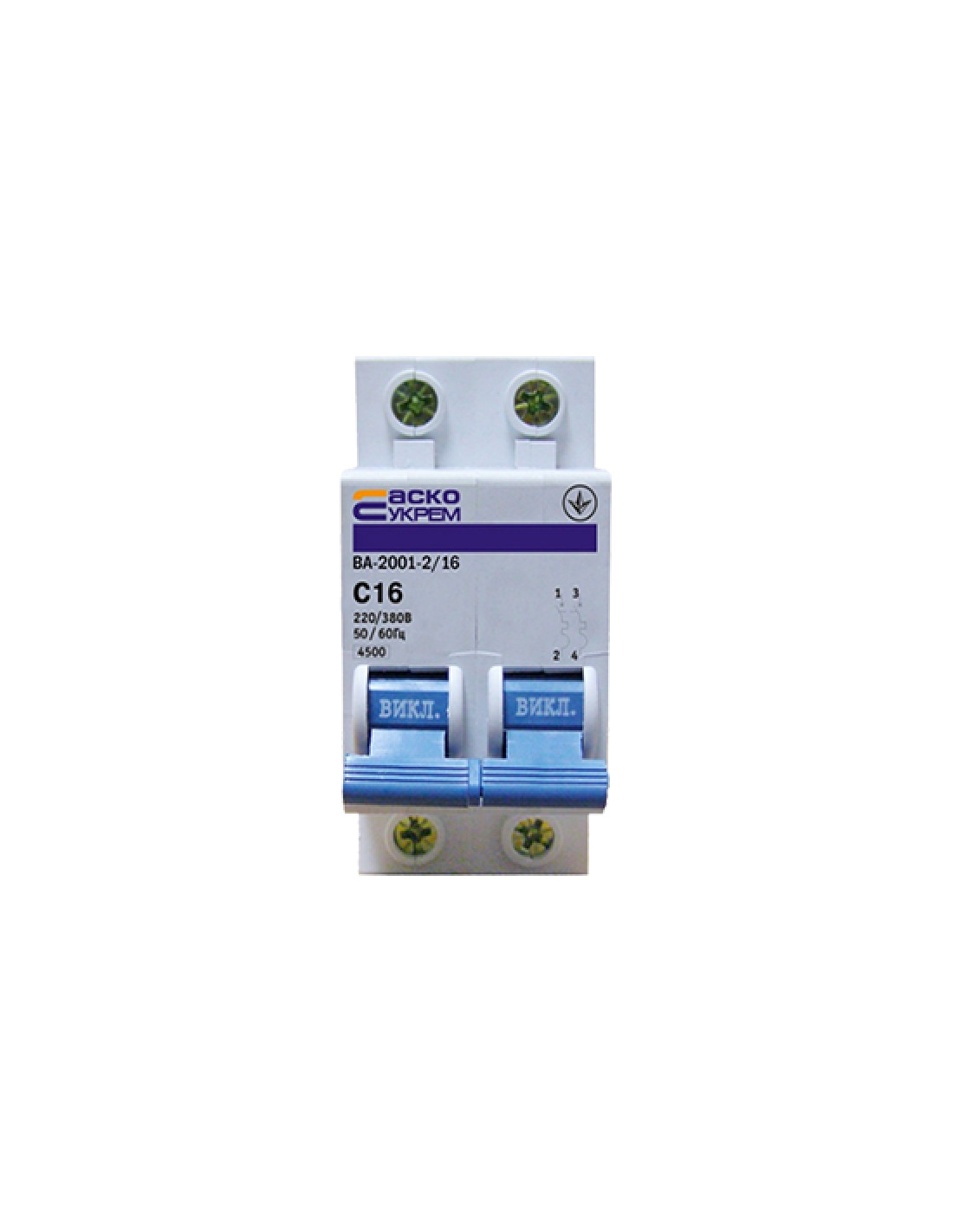

Автоматический выключатель ВА-2001 производства корпорации "АсКо-УкрЕМ" Назначение автоматического выключателя ВА-2001 производства корпорации "АсКо-УкрЕМ":
Автоматические выключатели ВА-2001 (ВА 2001) используют для защиты низковольтных электрических цепей от перегрузок и токов короткого замыкания, а также для необходимых ручных включений и выключений питания электрической цепи.Автоматические выключатели сделаны в соответствии со стандартом ГОСТ 30325-95 (МЭК 898-87). Серия автоматов ВА-2001 (ВА 2001) производится с время-токовой характеристикой отключения по типу C. Номинальные токи гарантированной работы автоматических выключателей ВА-2001 (ВА 2001) приняты в диапазоне от 1 до 63 Ампер.


Маркировка автоматического выключателя ВА-2001 производства корпорации "АсКо-УкрЕМ":

На автоматических выключателях и на упаковке находятся следующие условные обозначения:

ВА-2001-1р/32 - выключатель автоматический, обозначение типа корпуса (две цифры - 20), модификация изделия (последующие две цифры: 01), число полюсов (1р) и номинальный ток работы автомата (замыкающая цифра, после знака "/").

Автоматические выключатели ВА-2001 (ВА 2001) собираются в не поддерживающем горение корпусе (1) из прочной и устойчивой к температурным воздействияям пластмассы. Специальный замок (2) сделан для удобного крепления на DIN-рейку. Автоматические выключатели ВА-2001 (ВА 2001) выпускаются с различным числом полюсов (одно-, двух-, трёх- и четырёхполюсные автоматы).


Автоматические выключатели ВА-2001 (ВА 2001) защищают электрическую сеть двумя способами:

• тепловая защита —  с помощью биметаллической пластины (3), пресекаются недопустимые длительные токовые перегрузки;

• электромагнитная защита служит, как протекция от токов короткого замыкания, посредством электромагнитной катушки (4).

Расцепители (5) сделаны медными с посереб­рянными контактами. Дугогасительная камера (6) состоит из девяти специальных пластин, что увеличивает коммутационную износостойкость автоматического выключателя ВА-2001 (ВА 2001) и предел коммутации перегрузки. Комбинированные зажимы (7) из посеребрянной меди и анодированной стали обеспечивают надёжную передачу электроэнергии проводникам сечением от 1 до 25 мм². На лицевой части автомата ВА-2001 (ВА 2001) располагаются индикаторы рабочего положения (8) включено/отключено.


Принцип работы автоматического выключателя ВА-2001 (ВА 2001) производства корпорации "АсКо-УкрЕМ":

Тепловая защита работает таким образом: длительное протекание тока вызывает перегрузку в защищаемой цепи, ток разогревает биметаллическую пластину (3). Пластина (3) из-за разных коэффициентов теплового расширения изгибается и воздействует на рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, питание цепи прекращается.

Электромагнитная защита - короткое замыкание вызывает всплеск (возростание) силы тока, который протекает по виткам электромагнитной катушки. Сердечник приводится в движение, действует на рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, питание цепи прекращается.


Технические характеристики автоматического выключателя ВА-2001.
